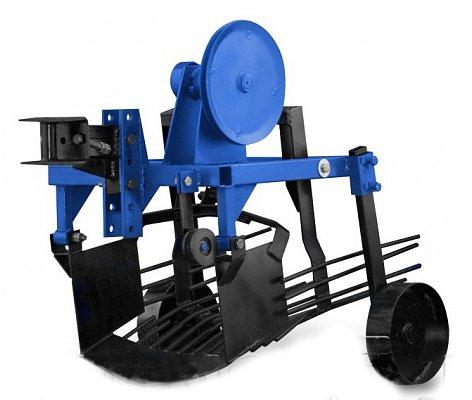

Картофелекопалка КП-01ЛА от ВОМа к мотоблоку (привод от ремня)

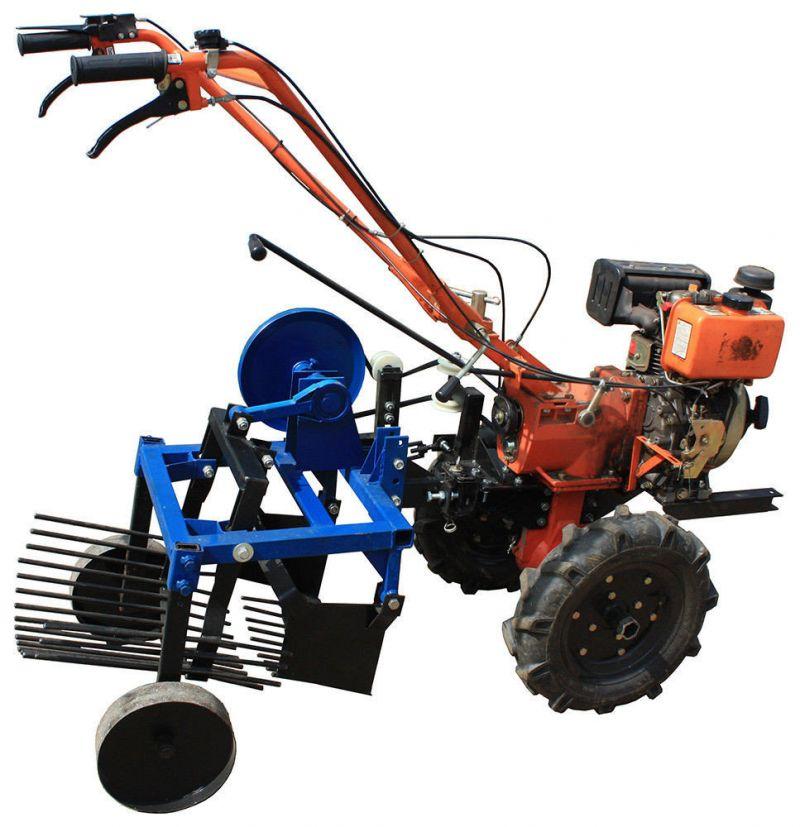

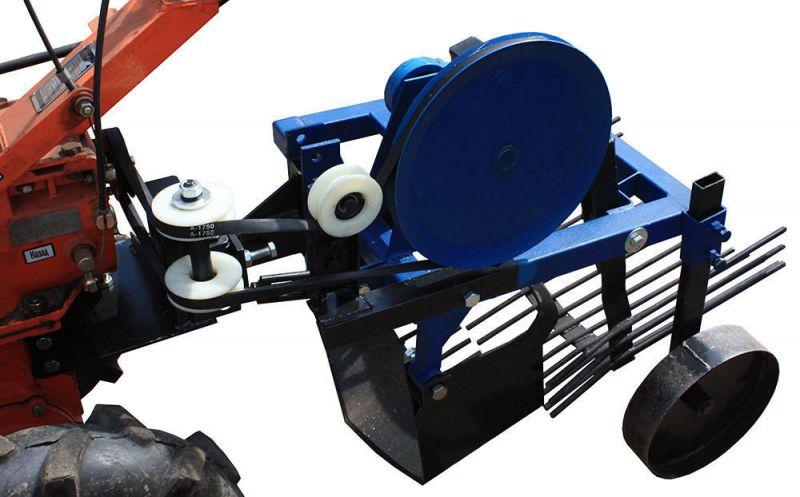

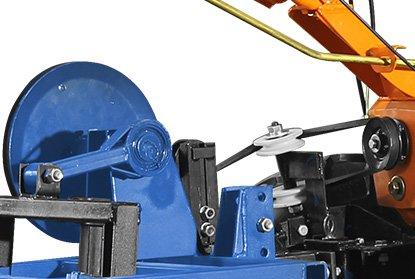

Картофелекопалка вибрационная малогабаритная однорядная используется в малом сельском хозяйстве для выкапывания картофеля, свеклы, лука и чеснока из почвы. Картофелекопалка для мотоблока под ремень агрегатируется со всеми мотоблоками, подключение к технике происходит благодаря простой системе натяжных роликов, а также приводному ремню.

Особенности картофелекопалки КП-01ЛА от ВОМ (привод от ремня):

Главной особенностью является то что картофелекопалка универсальная подходит к мотоблокам: Кентавр, Asilak, Brado, Kepler, Krones, Shtenli (Штенли), Fermer (Фермер).

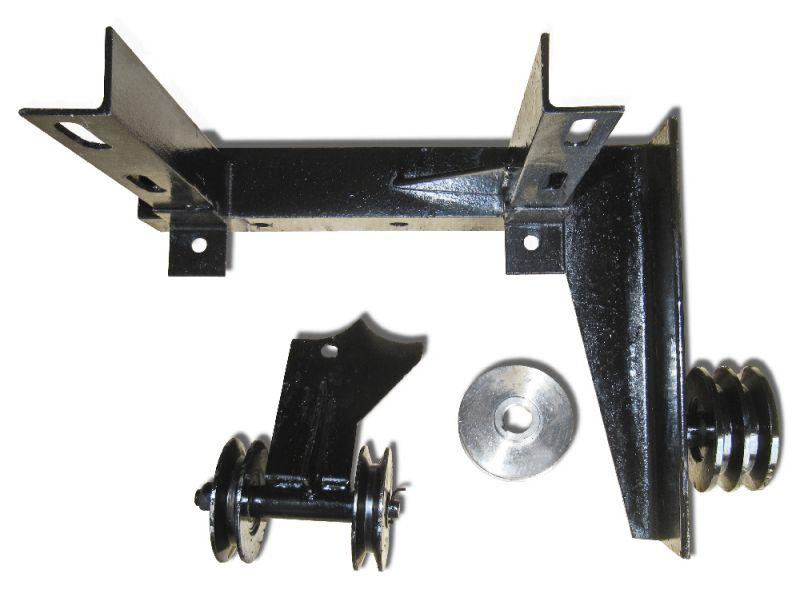

Универсальный привод с возможностью подключать копалку через шкив справа и слева. Рабочая ширина хода шкива на оси от 120 мм до 190 мм. Новый тип ножа лучше выполняет подкапывание земли, регулируемый вибрационный грохот дает возможность улучшать процесс протряхивания картофеля.

Оптимальная ширина захвата

Копалка имеет ширину захвата 44 см и способна качественно выкапывать за один проход один ряд картофеля. Данная ширина считается оптимальной: не приводит к перегрузкам техники и обеспечивает нужный захват клубней даже из-под кустов с разветвленной корневой системой.

Регулируемая ширина обработки

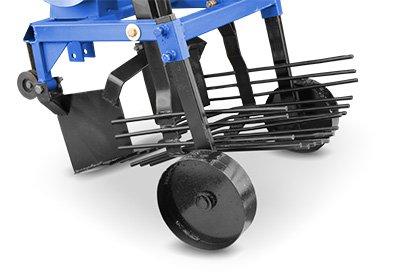

В конструкции используются двойные шарикоподшипники и мощное металлическое основание. Регулировка заглубления происходит при помощи колес (катков). При помощи шкива мотоблока или ВОМ грохотный механизм (отсеиватель) вибрирует по отношению к подрезающему ножу.

Производительность

Оптимальная конструкция обеспечивает минимум потерь клубней в сравнении с обработкой картофелевыкапывателем или плугом. Вибрационная картофелекопалка состоит из двух основных частей:

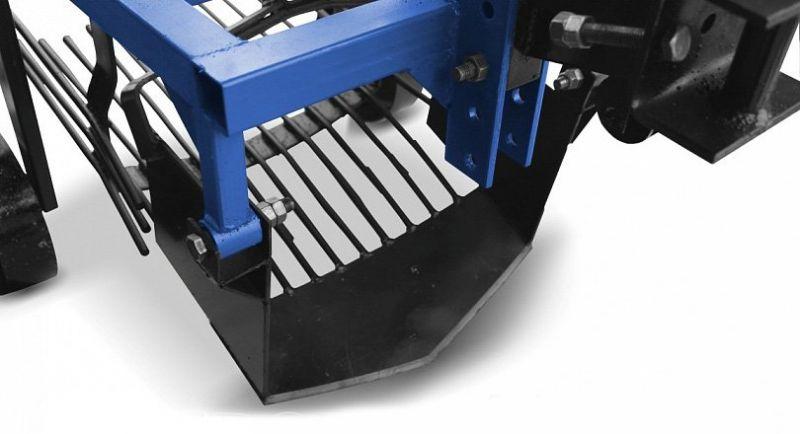

- Активного ножа (лемеха), который за счет оптимальной формы и прочного металла захватывает все клубни и не создает перегрузок для техники.
- Грохота (сита) из прочных металлических прутьев, которые разбивают комья земли, оставляя чистый картофель.

Данный агрегат рассчитан на рабочую скорость мотоблока:1-3 км/час значит, за час может выкапывать картофель на площади до 25 соток в час.

Процесс работы картофелекопалки КП-01ЛА

Рассмотрим алгоритм, с которым выполняет функции КП-01ЛА (П).

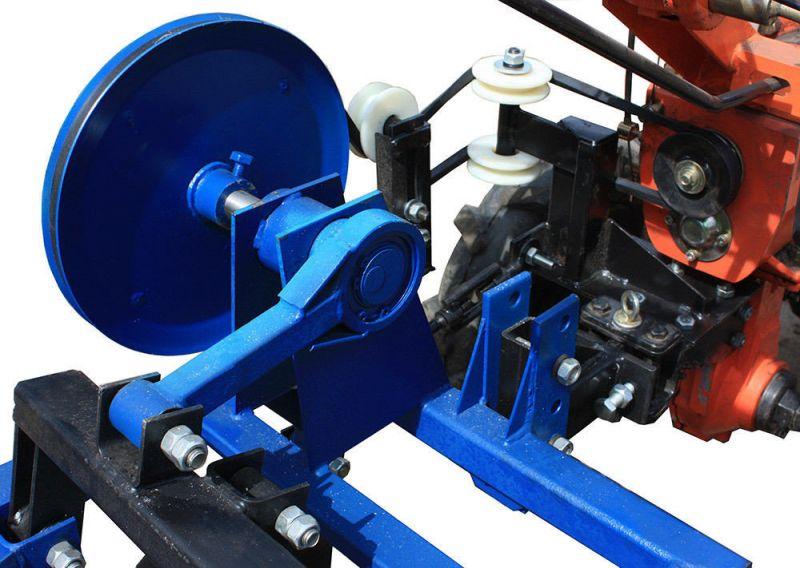

В основе конструкции лежит вибрационно-грохотный механизм, активными узлами которого являются нож и грохоты. Они совершают вибрационные действия благодаря эксцентрикам, на которые передается вращение через ремень от шкива.

Базовые характеристики

Картофелекопатель предназначен: для механизированного выкапывания картофеля, отделения клубней от почвы и укладывания на поверхность для дальнейшего ручного сбора. Также возможно собирание лука, свеклы, чеснока.

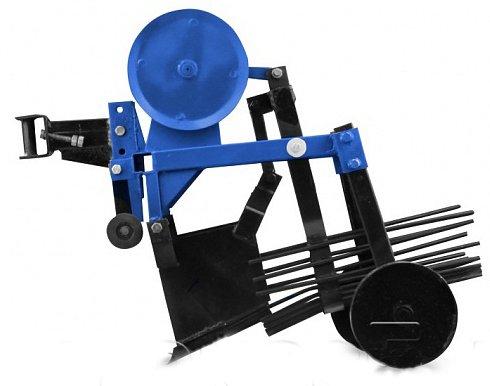

Копалка состоит из следующих основных частей: активного ножа, металлической рамы, трясущего решета, кожуха, маховика и двух колес. Возможно регулирование глубина выкапывания при помощи опорных колес, качество сепарации почвы регулируется при помощи оборотов двигателя мотоблока. Может комплектоваться как механическими колесами (КМ-1М), так и пневматическими (КМ-1П).

Совместимость: с дизельными мотоблоками, имеющими левосторонний (КП-01Л), либо правосторонний (КП-01П) шкиф для привода, при помощи ремней механической части навесного оборудования.

Особенности

• Ширина – 0.68 м

• Высота – 0.58 м

• Длина – 0.85 м

• Вес – 41 кг

• Количество выкапываемых рядов – 1

• Продуктивность за 1 час чистого времени – 0.2 Га

• Ширина выкапывания – 0.36 м

• Рабочая скорость – до 3 км/ч

• Ширина захвата – 0.44 м

• Радиус поворота агрегата по крайней наружной точке – 3 м

• Глубина выкапывания – 22 см

• Размер шин опорных колес – 33,9 см

• Уклон стряхивателя (решета), макс. предел – 2 см

• Шаг прутков грохота – 3,5 см

• Диаметр прутков грохота – 1 см.

Преимущества

• Усиленная конструкция;

• Благодаря активному ножу картофелекопалка легко работает на тяжелых грунтах и уверенно справляется с работой на заросших полях картофеля;

• Рамка вытряхивателя имеет внутренние усилители, гарантирующие прочность конструкции;

• Небольшой и вес и габариты позволяют без труда транспортировать картофелекопатель к месту работы;

• Возможность работы как на песчаных грунтах, так и на черноземе;

• Конструкция ножа выполнена из прочного металла, сам нож имеет изогнутую форму, что позволяет максимально захватывать клубни, не создавая при этом дополнительных нагрузок на технику;

• Большая ширина захвата по сравнению с конкурентами обеспечивает максимальный захват клубней даже из-за кустов, имеющих разветвленную корневую систему;

• Регулируемая глубина обработки: отверстия на стойке крепления картофелекопалки позволяют регулировать заглубление лемеха.
